LED顯示屏系統從整體結構上劃分，是由顯示屏部分、控制部分、傳輸系統這三大部分組成。
控制部分

控制室內的主要設備為控制計算機，并通過傳輸系統，將控制信號、視頻信號等信息傳至顯示屏系統，并通過顯示屏系統的反饋信息，了解和控制遠程系統的工作狀態。其中，控制計算機負責對遠程的顯示屏系統發送控制信號；所有控制室內設備的詳細介紹在“設備技術描述”部分。

顯示屏部分

顯示屏采用標準模組組裝而成，便于安裝和拆卸。整屏平整度良好，防護等級達到IP61，可長時間穩定工作。

采用專業設計，保證了屏體窄邊框設計，整體結構美觀、可靠。

傳輸系統

采用光纖或網線，實現控制系統和大屏屏體之間的信號傳輸；

在光纖或網線，上傳輸控制室向屏體發送的數據和屏體向控制室回傳的數據，傳輸帶寬高，完全滿足實時視頻播放所要求的帶寬需求；

通過光纖傳輸實時視頻模擬信號和計算機輸出的信號，以及模擬音頻信號，保證了信號質量和傳輸速度；

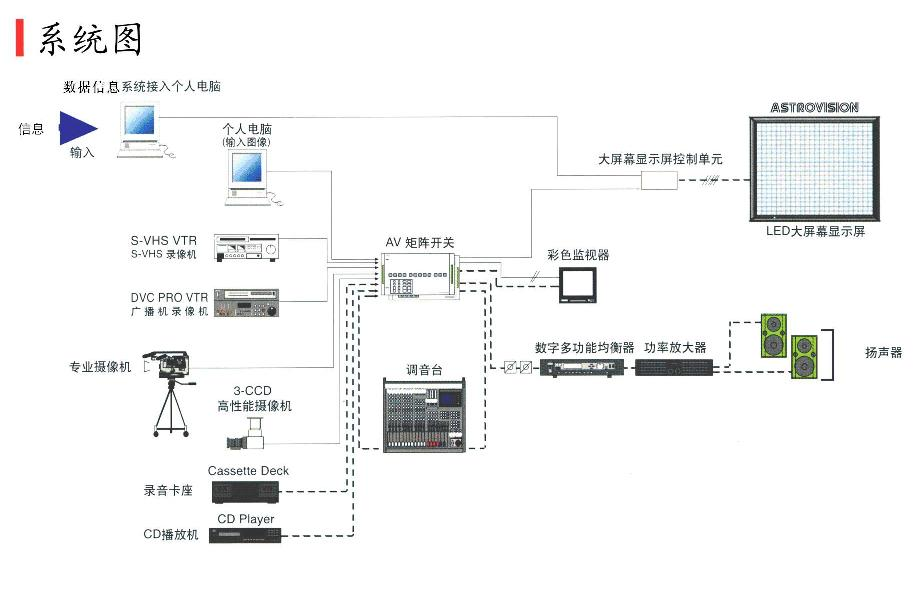

系統組成（系統圖）：

顯示系統、計算機網絡系統、配電控制系統、LED控制機、系統軟件等幾部分組成。





顯示系統原理描述：

系統功能實現：該系統可大致分為三個部分：視頻傳輸，信號分配，LED屏驅動。

1)視頻傳輸

視頻源（如DVD播放機，計算機等）S_VIDEO，VIDEO，VGA等模擬信號經相應傳輸信號線進入視頻處理器進行數字量化，經過數字化后的24bit R、G、B并行信號進入光端機（發送），其并串轉換后通過兩根光纖（帶寬2.4GHz）長線傳輸?shù)絃ED屏體控制柜內。控制柜內的光端機（接收）接收到數字視頻信號后作串并轉換，恢復成24bit R、G、B并行信號。至此完成了視頻信號的數字化轉換和長距離傳輸。

2)信號分配

R、G、B并行信號通過視頻數字信號分配器進行畫面分割成公司顯示屏專用控制器可以識別和處理的視頻信號，通過五類雙絞線送達屏體內的顯示屏專用控制器。

3)LED屏驅動

顯示屏專用控制器將接收到的視頻信號進行行列變換，邏輯編程，控制LED面陣驅動板。面陣驅動板上有多個恒流源驅動IC，其每一PIN腳控制一個或多個（根據占空比確定）LED燈。專用控制器根據視頻源的灰度數據決定LED燈亮度，其可以精確控制每個對應像素點的灰度，以此達到遠端視頻的亮麗再現。
