一、系統簡介



1.系統介紹



   甚高頻通信系統（VHF COMM）是移動無線電通信中的一個重要系統，用于民用航空及海事近距離通信。其通信方式以話音、圖像、數據為媒體，通過光或電信號將信息傳輸?shù)搅硪环?/span>，實現海事信號的發送和接收，且將對講信號轉換成IP數據傳送給遠端的控制中心，實現海事遠程調度指揮通信。指揮中心可呼叫到轄區內船只，轄區內的船只也可呼叫指揮中心，方便快捷，一呼百應，此信道用于日常守候信道，隨時接收來自水上的救援信息。還具備后臺調度管理功能、錄音管理等。系統可以通過基站定時廣播語音信息。



2.系統組成

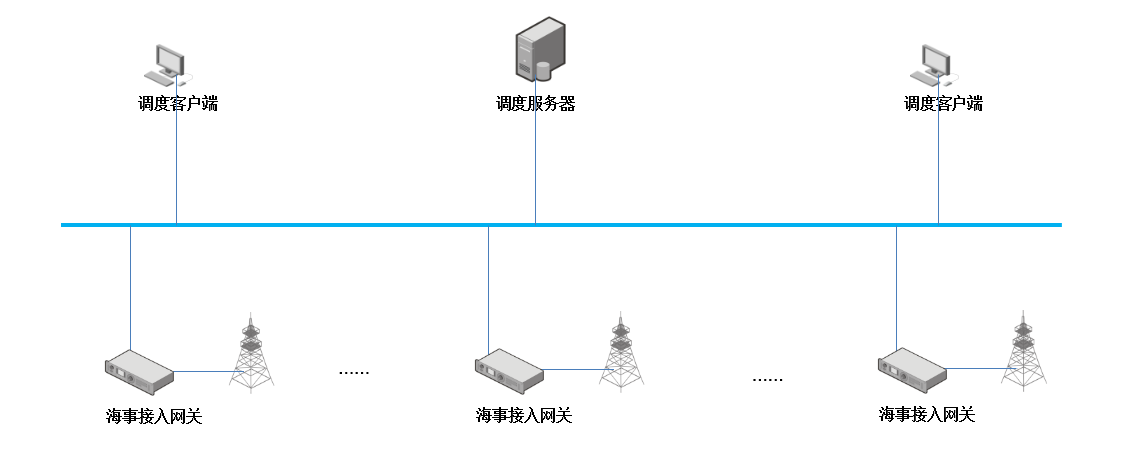

   整個系統由海事接入網關、調度服務器、VHF遠程偵測控制軟件、調度客戶端及網絡設備構成，組成示意圖如下：











二、主要功能



1.日常呼叫



   操作簡單，友好的操作界面，靈活的組建固定或臨時的通話組，可以通過預設的頻道，船臺隨時可以呼叫基站，調度中心可以呼叫船臺，也可選擇某個區域進行呼叫，實現日常的河運通訊。



   各海事所和海事局之間可以通過調度終端實現通訊。



2.信道監聽



   操作坐席可同時監聽共用信道及專用信道的語音。



   共用信道監聽：操作坐席在日常調度中用于水面語音報警接收及重要信息的發布，音頻輸出都可配置到指定的揚聲器上。



   專用信道監聽：操作坐席在日常調度中用于內部海事船只的交流溝通。音頻輸出都可配置到指定的揚聲器上。



3.坐席呼叫



   操作終端坐席話音發送需要通過PTT按鍵作為話音使能，坐席PTT的觸發源可以是維護軟件的軟PTT也可以是外部設備（帶PTT麥克風或耳麥）提供的硬件PTT電平。



4.信道監控



   在VHF話音操作軟件上，可實時監控每個基站當前的工作頻道的工作狀態，包括信道場強、信道號、靜噪值等?？筛鶕?jù)實際需要進行工作頻道的切換，并同步顯示在工作信道一欄上。



5.分級調度



   支持分級的指揮調度和扁平化方式自由切換，通過合理網絡規劃部署,可以實現多級行政指揮調度，也可跨的滿足當前各種業需求。



6.網管功能



   配備一套網管系統，網管系統是系統的一部分，網管主要包括配置管理、性能管理、用戶管理、安全管理、拓撲管理、設備監控、故障管理和遠程升級等模塊。可以網管軟件定義接入單元并設置的業務參數，調度臺對各種接入單元進行指派組成通話組，建立通話組的相關接入單元間可以進行語音通信。



7.場強顯示



   運河流域，線路長，地形復雜，不同流域的信號強度不一，為了船臺與海事基站臺之間的通訊穩定清晰，需要選擇信號強的基站，此方案中通過GTW在調度終端上顯示呼叫船臺與基站之間的場強數值，來確定哪個基站與船臺的信號強度比較強。









8.指揮中心調度呼叫控制

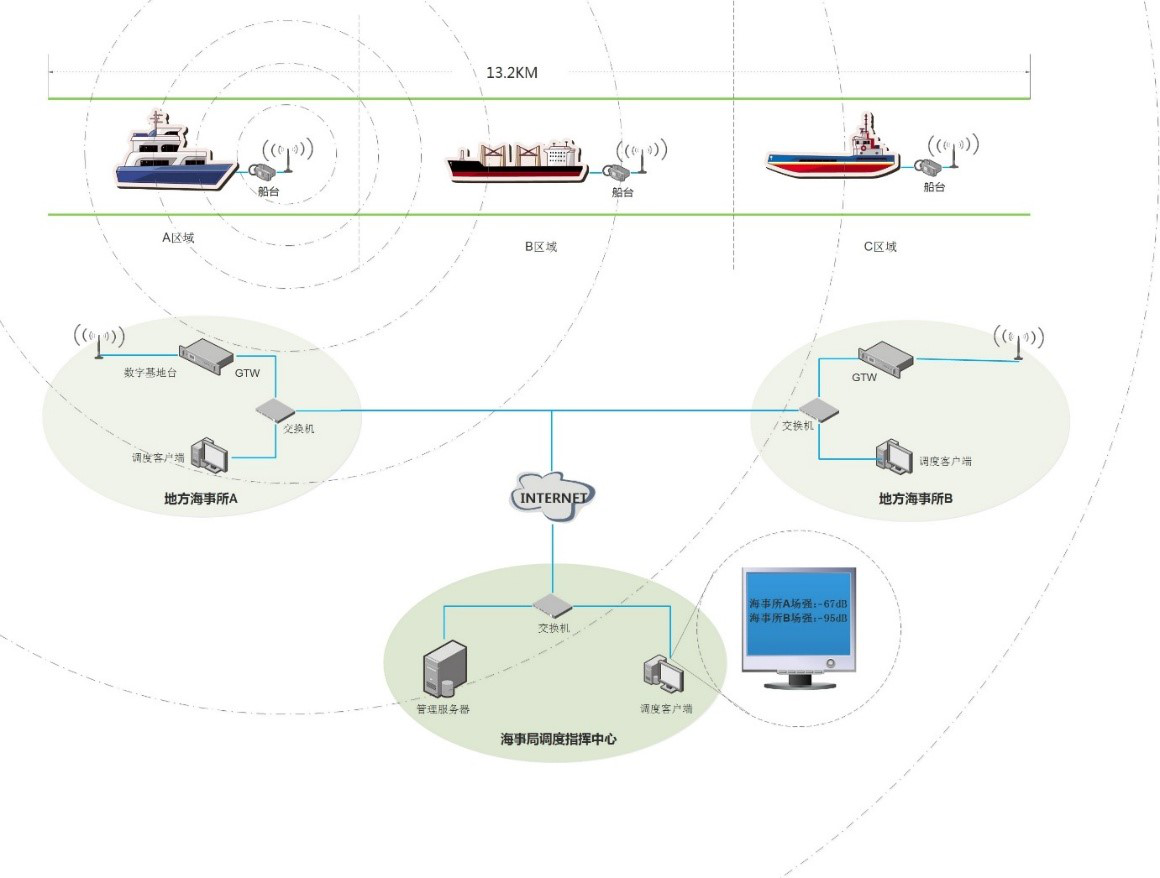

   調度臺可以監視網絡中接入單元的運行狀態，及時發現和設備故障；通過調度 臺界面可以實時監視通話的狀況，并可以進行監聽、錄音等。在有船只發起呼叫時，調度終端可以在調度平臺上顯示呼叫船臺與各基站的場強數值，根據次場強數值來確定那個基站與之通訊，實現最佳的通訊效果。具體選擇方式如下：

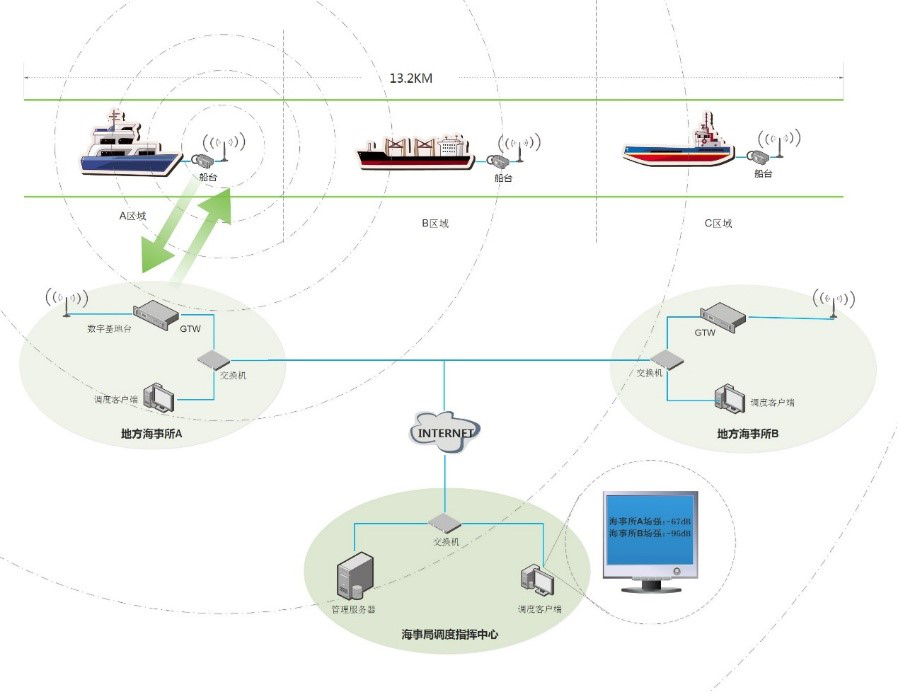

   A區域的船只發起呼叫，在調度終端上顯示，海事處A的場強為-67dB，海事處B的場強為-95dB，海事處A的場強更好，選擇海事處A的基站與之通訊會有更清晰的通話效果。

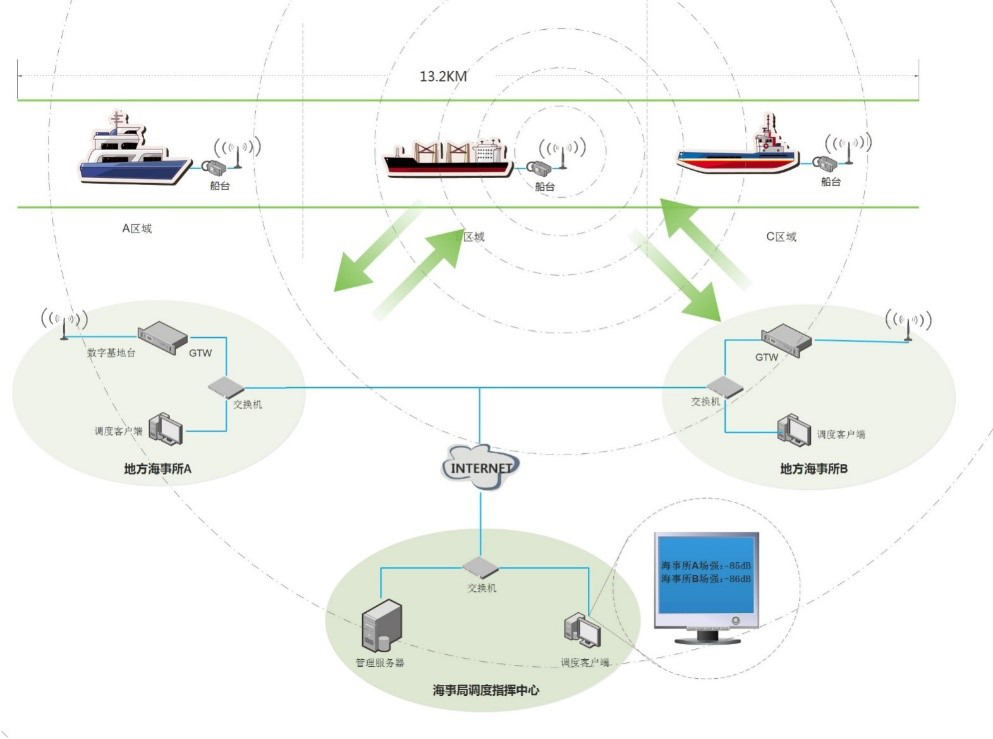

   B區域的船只發起呼叫，在調度終端上顯示，海事處A的場強為-85dB，海事處B的場強為-86dB，海事處A和海事處B的場強差別不大，都不是很強，我們可以選擇海事處A的基站和海事處B的基站同時工作，以達到最佳的通話效果。



9.錄音管理功能



   本系統配置一套錄音硬件設備和錄音系統（調度中心），實現全網的語音錄制，存儲，回放功能。在出現緊急事故時，能夠進行語音回放及現場還原，方便分析。錄音系統對日常船民的通話或呼叫中心通話、坐席跟外線通話進行實時錄音。錄音服務器錄制的語音來自子域，定時進行語音文件的保存。保存的錄音文件可以通過錄音日志進行檢索和回放。系統支持根據配置的錄音方案自動錄制語音數據。包括呼叫號碼、開始時間、結束時間、時長、呼叫類型等，可以方便管理者查看工作人員的工作狀態，在出現重大事故時，根據錄音可以還原現場場景，提供判斷依據。









采集語音



   數字錄音系統會根據配置的錄音方案自動錄制語音數據。包括：主叫號碼、被叫號碼、開始時間、結束時間、時長、呼叫類型等。



查詢語音



   通過IE登錄Web服務器操作錄音文件。系統提供三種查詢方式：普通查詢、高級查詢、快捷查詢。



   普通查詢：按照通話記錄的開始時間和結束時間查詢。



   高級查詢：按照通話記錄的主叫號碼、被叫號碼、主叫別名、被叫別名、呼叫類型和用戶標簽查詢，呼叫類型包括個呼、組呼、緊急呼叫和外線呼叫。



   快捷查詢：設置好的高級查詢可保存為快捷查詢。



回放語音



   登錄到數字錄音系統查找需要的錄音，在錄音列表或者播放列表中進行回放，支持播放、暫停、指定播放速度、循環播放、音量調節等操作。從而實現對整個調度場景的還原。



下載語音



   擁有權限的用戶可以登錄數字錄音系統，將找到的錄音文件保存到本地，普通播放器都可以播放。



統計數量



  系統可按時間或者按全系統對一定時間段內的語音數據進行統計，統計的數據包括：總錄音數、個呼總個數、組呼總個數、外線總個數，通過統計數據可以方便管理者對員工的工作狀態有一個整體掌握。



10.定時語音播報



  工作人員可通過調度坐席發送廣播呼叫，呼叫可為定時的已錄制的標準格式的語音，或者為現場臨時的緊急通知，也可以直接輸入文字轉換成語音進行播報。在廣播呼叫時，水上民用船的通訊設備可接收到海事局發送的廣播通知。
